جزئیات محصول
محل منبع: چین
نام تجاری: Friendship Machinery
گواهی: CE, ISO
شماره مدل: DBDH-1500
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 مجموعه
قیمت: Customized
جزئیات بسته بندی: جعبه چوبی، بسته بندی استاندارد دریا
زمان تحویل: 20 تا 30 روز کاری
شرایط پرداخت: T/T، L/C
قابلیت ارائه: 5 تا 30 مجموعه در ماه
ارتفاع وب: |
300-1500 میلی متر |
ضخامت وب: |
5-16 میلی متر |
عرض فلنج: |
150-500 میلی متر |
ضخامت فلنج: |
5-32 میلی متر |
طول پرتو: |
4000-15000 میلی متر |
حداکثر وزن پرتو: |
≤8 درجه |
ارتفاع وب: |
300-1500 میلی متر |
ضخامت وب: |
5-16 میلی متر |
عرض فلنج: |
150-500 میلی متر |
ضخامت فلنج: |
5-32 میلی متر |
طول پرتو: |
4000-15000 میلی متر |
حداکثر وزن پرتو: |
≤8 درجه |

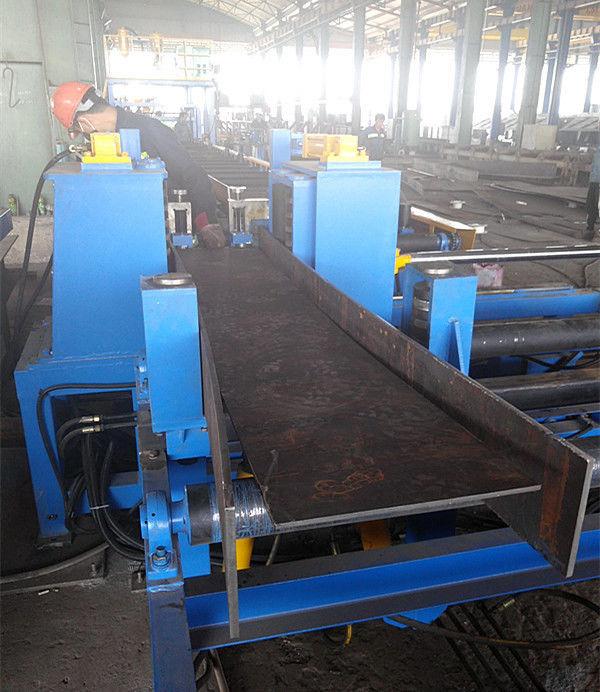

DBDH-1500 ماشین مونتاژ انتهای
1. مقدمه
دستگاه مونتاژ انتهای می تواند صفحه بر روی مشخصات را به شکل H جمع آوری کند و جوش نقطه ای را در انتهای آن تشکیل دهد.سیستم هیدرولیک و سیستم کنترل الکتریکی.
ماشین اصلی شامل مکانیسم ارتفاع وب، دستگاه تراز پایان و مکانیسم انتقال حمل است.
ناقل رولر توسط موتور کاهش دهنده برای چرخش رانده می شود، سپس قطعه کار را به ماشین میزبان می کشد.وجود دارد مکانیسم های هیدرولیکی سرنگونی در هر دو طرف از رول که می تواند به بالا و جذب صفحات فلنج در هر دو طرف از رول بر روی چرخ راهنمای مغناطیسی، به طوری که آن را می تواند هر دو طرف از صفحه فلنج ایستاده شکل H با صفحه web flatwised مرکز.
2. فنیپارامترها
● ارتفاع شبکه: 300 تا 1500 میلی متر
● ضخامت شبکه: 5 تا 16 میلی متر
● عرض فلنج: 150-500mm
● ضخامت فلنج: 5-32 میلی متر
● طول پرتو: 4000-15000mm
● حداکثر وزن پرتو: 4000kg
● زاویه حرکت برش متقابل: ≤8°
| ● ارتفاع تار | ۳۰۰ تا ۱۵۰۰ میلی متر |
| ● ضخامت تار | 5 تا 16 میلی متر |
| ● عرض فلنج | 150 تا 500 میلی متر |
| ● ضخامت فلنج | 5 تا 32 میلی متر |
| ● طول پرتو | ۴۰۰۰ تا ۱۵۰۰۰ میلی متر |
| ● حداکثر وزن پرتو | ۴۰۰۰ کیلوگرم |
| ● زاویه حرکت برش متقاطع | ≤8° |
3.محدوده عرضه
● دستگاه اصلی: 1 مجموعه
● ناقل رول: 3.4m * 4pcs
● دستگاه سرنگونی جانبی: قاب سرنگونی جانبی جلو / عقب، چرخ مغناطیسی
● سیستم هیدرولیکی: ایستگاه پمپ هیدرولیکی، سیلندر هیدرولیکی و لوله روغن
● سیستم کنترل برق: جعبه کنترل برق
● توجه: جوشگر CO2 توسط خریدار و با مونتاژ دستی ارائه می شود
